Arduino互換でLED点滅させてみた

＃はじめに

今回は、前回行った「LEDを点灯させる」実験を少しだけ進化させ、LEDを点滅させてみました。プログラムを加えるだけで簡単に実現できるので、初心者の方にもおすすめのテーマです。

＃環境設定

今回の実験に必要なものは以下の通りです。

1. Arduino IDEのインストール
2. 起動してArduino Unoを選択（ツール→ボードで設定）
3. USB接続をして自分のポートを選択（今回私の場合COM3）

＃必要な物たち

1. UNO R3 ATmega328P ATMEGA16U2開発ボード UNO R3 Arduino互換
2. PC（Arduino IDEがインストールされていること）
3. USB2.0ケーブル（A to B）
4. ジャンパー線　オスオス
5. 抵抗（なんでもいい）
6. LED

＃検証順番

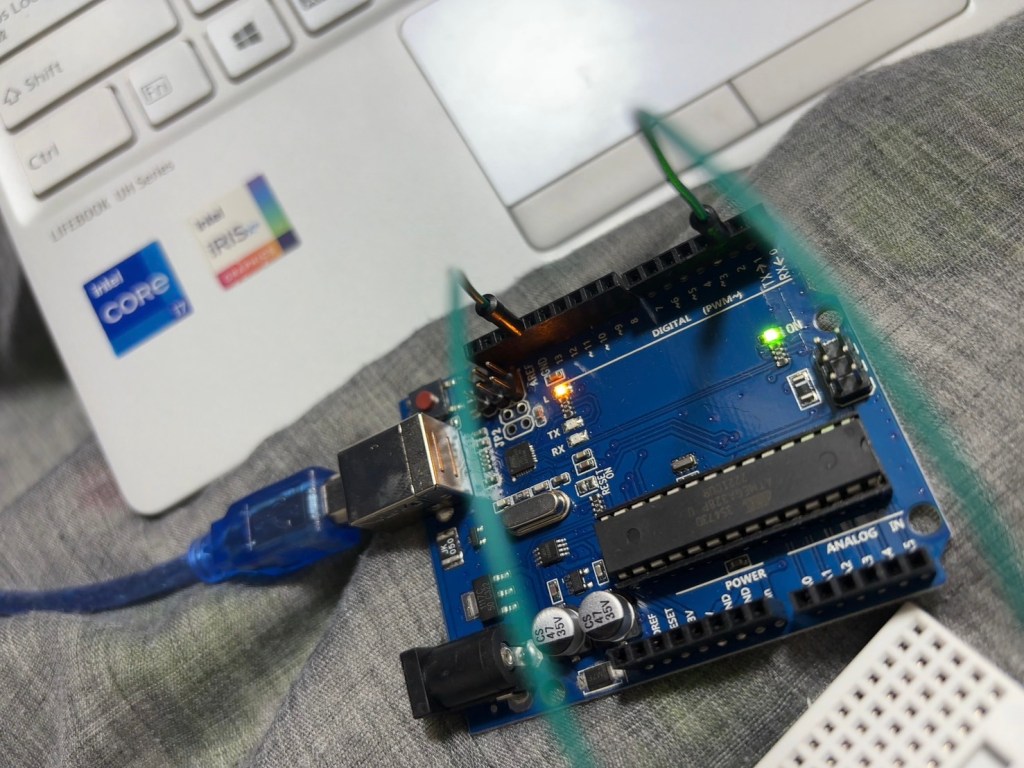

＃＃ハードウエア接続

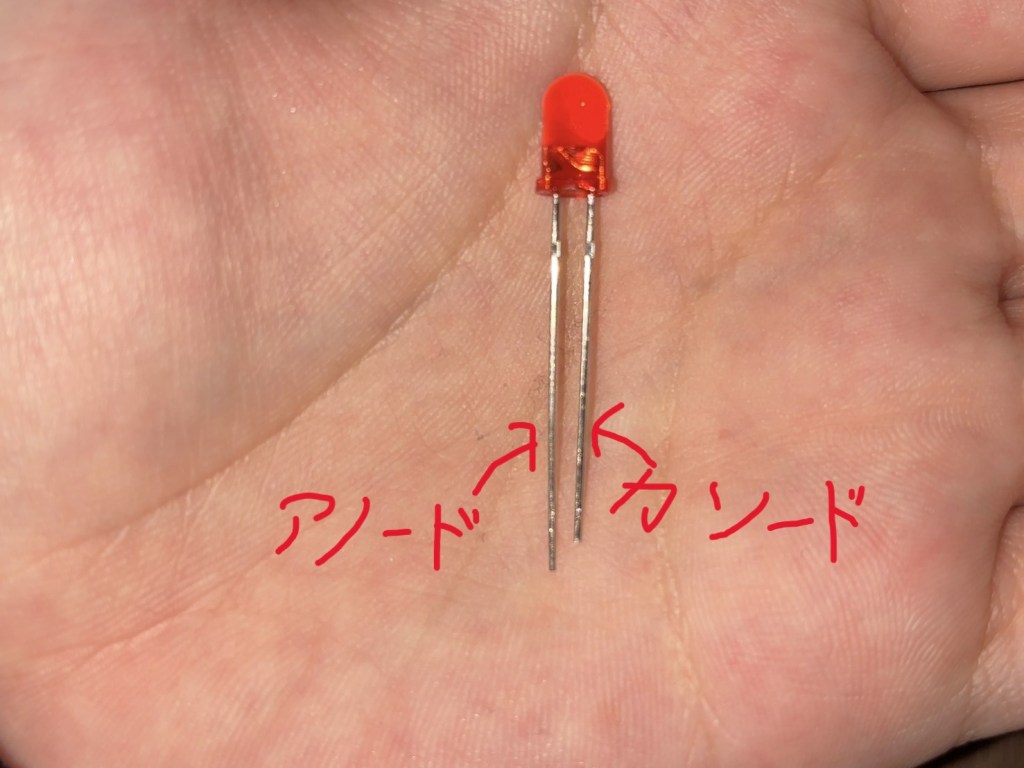

GNDをカソードに、デジタルピン2をアノードに接続する。

＃＃プログラムの作成

ソースコードはこちら

void setup() {
  pinMode(2, OUTPUT); // デジタルピン2を出力モードに設定
}

void loop() {
  digitalWrite(2, HIGH); // LEDを点灯
  delay(1000);           // 1秒間待機
  digitalWrite(2, LOW);  // LEDを消灯
  delay(1000);           // 1秒間待機
}

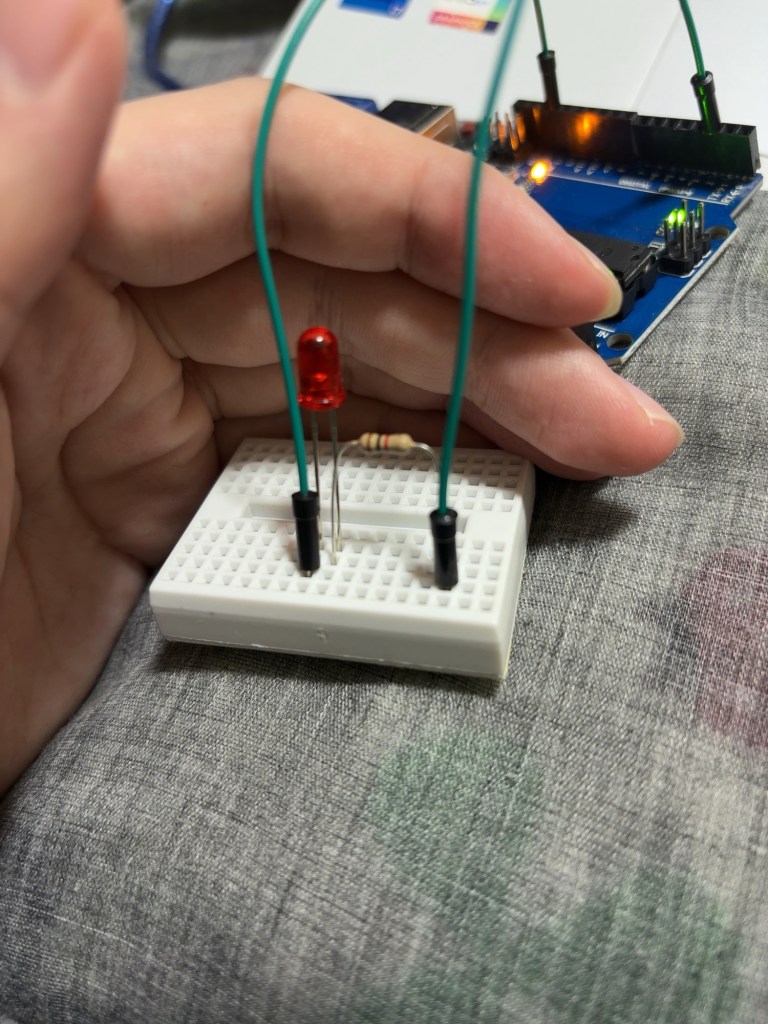

書き込んで実行すると、、、

光りましたね！これにて検証終了でございます！

＃まとめ

今回、Arduino互換ボードを使ってLEDの点滅をしました。ボード自体1,000くらいで入手可能ですのでとても始めやすいです。プログラミングの基本である「デジタル出力」および「遅延関数（delay）」の使い方を学ぶのに最適だと思いこのテーマをしました。次回はもう少し発展させた電子工作をしていこうと思います。では。
